振动试验内容介绍——正弦试验

本文主要介绍典型的振动与冲击试验条件内容——正弦试验，希望初入者对其有一定的认识。

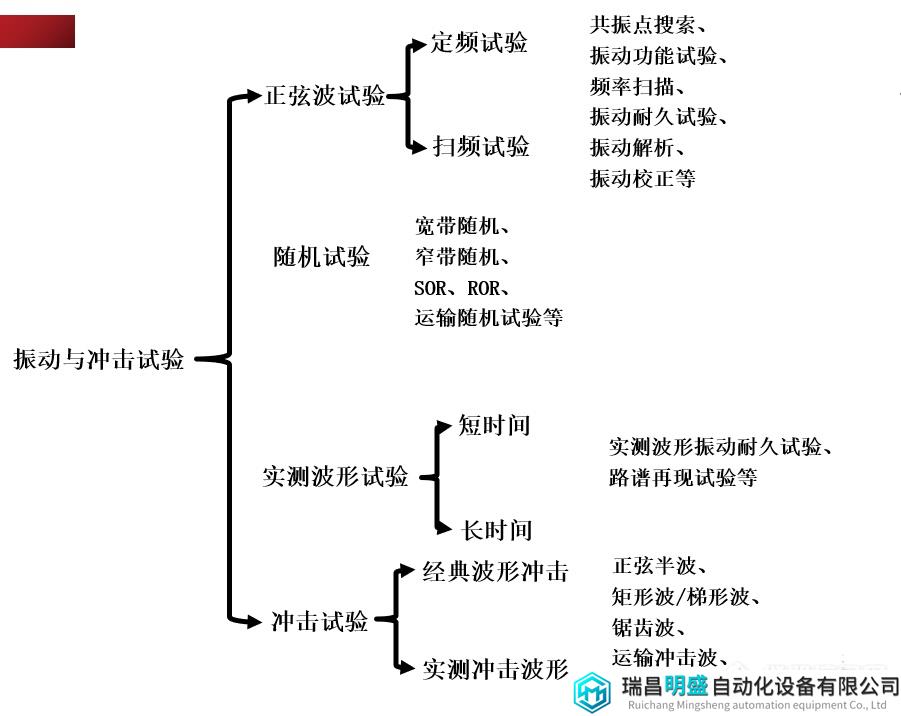

典型振动与冲击试验分类

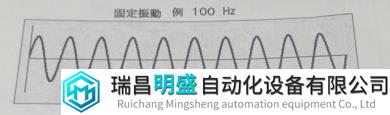

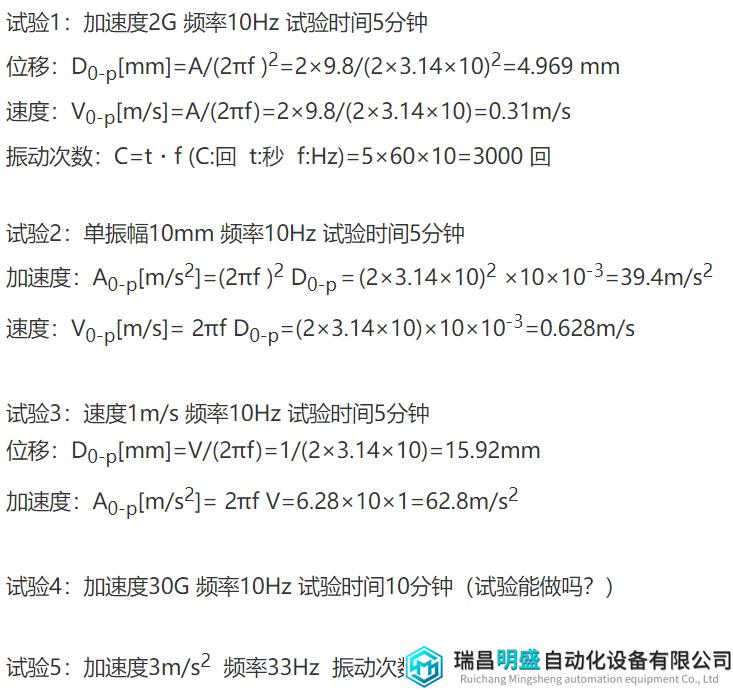

正弦定频（spot）试验

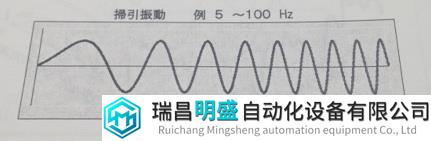

正弦扫频（sweep）试验

扫频方式：直线扫频、对数扫频

★直线扫频

Vl =(f2-f1)/T

Vl：扫频速度（Hz/s）

f2：扫描频率上限（Hz）

f1：扫描频率下限（Hz）　

T：扫描时间（s）

振动次数：C=f1・T+0.5V1・T2（回）（T≦（f2-f1）/ Vl ）

例：10Hz～1000Hz直线扫描、扫频速度100Hz/s、来回一次、扫频时间需要多少秒？

去路 T=(1000-10)/100=9.9s

来回 9.9×2=19.8秒

★对数扫频

R = R_oct/T  (二倍频)= [ log(f2/f1)/log2] /T

R：扫频速度（oct/min）

f2：扫描频率上限（Hz）

f1：扫描频率下限（Hz）　

T：对数扫描时间（min）

振动次数：C=60(f2-f1)/(ln2・R)回

或者 R=R_dec/T（十倍频很少用到，不做叙述。）

例：10Hz～1000Hz对数扫描、扫频速度2oct/min、来回一次、扫频时间需要多少秒？

R_oct= log(1000/10)/log2 = 2/log2 oct　　

去路 T=2/log2/2 = 1/log2 min

来回 1/log2×2=6.645 分

总结：

以上试验条件内容加上振动方向、加速度传感器控制和检测通道数、试验体质量等信息，便构成了基本的正弦试验条件内容，从来通过试验内容来选择合适经济的振动台。

正弦振动是振动试验的基础，在几十年前由于科学技术的落后，只能通过简单的正弦试验来进行，沿用至今。现今随着随机振动试验技术的成熟，大有被其代替的趋势。
