随着近红外（NIR）和短波红外（SWIR）光谱在人工智能驱动技术（如机器人、自动驾驶汽车、增强现实/虚拟现实以及3D人脸识别）中的广泛应用，市场对高计数、低成本焦平面阵列的需求日益增长。传统短波红外光电二极管主要基于InGaAs或锗（Ge）晶体，其制造工艺复杂、器件暗电流大。有机半导体是一种可行的替代品，其制造工艺更简单且光学特性可调谐。
据麦姆斯咨询报道，近日，华南理工大学的研究团队研制出基于有机半导体的新型红外光电探测器。这项技术有望彻底改变成像技术，该有机光电二极管在近紫外到短波红外的宽波段内均优于传统无机探测器。这项研究成果以“Infrared Photodetectors and Image Arrays Made with Organic Semiconductors”为题发表在Chinese Journal of Polymer Science期刊上。
研究团队采用窄带隙聚合物半导体制造薄膜光电二极管，该器件探测范围涵盖红外波段。这种新技术的成本仅为传统无机光电探测器的一小部分，但其性能可与传统无机光电探测器（如InGaAs光电探测器）相媲美。
研究人员将更大的杂原子、不规则的骨架与侧链上更长的分支位置结合起来，创造出光谱响应范围涵盖近紫外到短波红外波段的聚合物半导体（PPCPD），并制造出基于PPCPD的光电探测器，相关性能结果如图1所示。

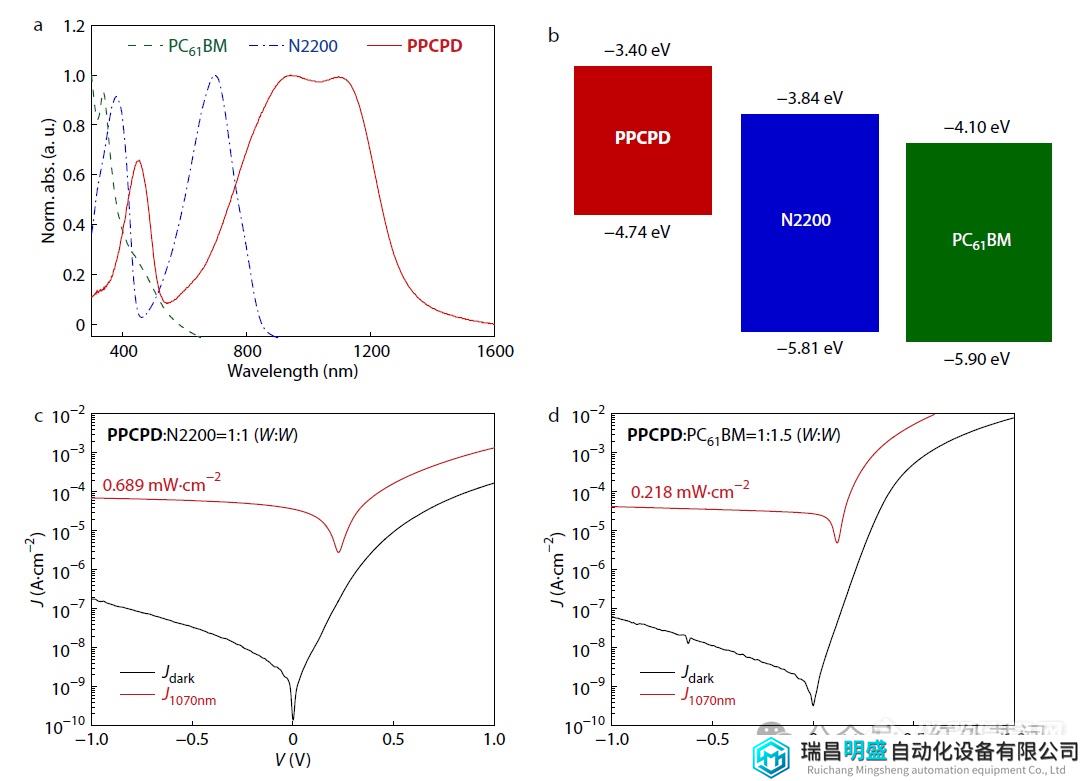

图1 基于PPCPD的光电探测器性能
在特定探测率方面，该器件与基于InGaAs的探测器相比具有竞争力，在1.15 μm波长上的探测率可达5.55 × 10¹² Jones。该有机光电探测器的显著特征是，当其集成到高像素密度图像传感器阵列时，无需在传感层中进行像素级图案化。这种集成制造工艺显著简化了制备流程，大幅降低了成本。

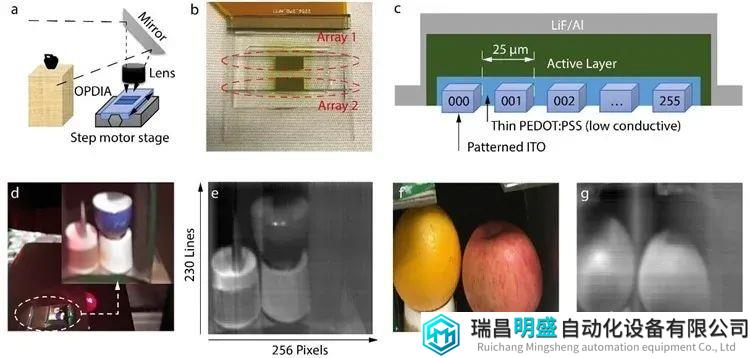

图2 短波红外成像系统及成像示例
华南理工大学教授、发光材料与器件国家重点实验室副主任黄飞教授表示：“我们开发的有机光电探测器标志着高性价比、高性能的红外成像技术的发展向前迈出了关键的一步。与传统无机光电二极管相比，有机器件具有适应性和可扩展性，其潜在应用范围还包括工业机器人和医疗诊断领域。”
该新型有机光电探测器有望对各行各业产生重大影响。它们为监控和安全领域的成像系统提供了更为经济的选择。未来，基于有机技术的医疗成像设备有望更加普及，价格也会更加合理，从而在医疗环境中实现更全面的应用。该器件的适应性和可扩展性还为尖端机器人和人工智能等领域的应用铺平道路。这项研究得到了国家自然科学基金（编号：U21A6002和51933003）和广东省基础与应用基础研究重大项目（编号：2019B030302007）的资助。
